Mi az áthidaló?
Az áthidaló egy a falak nyílásai (pl. ajtók, ablakok) fölött vízszintesen elhelyezkedő építőelem. Feladata, hogy áthidalja az adott nyílást, és a fölötte lévő falazat, födém vagy más szerkezet terhét a nyílás két oldalán lévő falrészekre vezesse át.
A gyártók kínálatában találkozhatunk fa, acél és beton áthidaló gerendákkal egyaránt, azonban a betonból készült elemek messze a legelterjedtebbek. Népszerűségüket nagy teherbírásuknak, sokrétű felhasználhatóságuknak és hosszú élettartamuknak köszönhetik. Különböző méretekben, kialakításokban, különböző építési célokra készülnek.

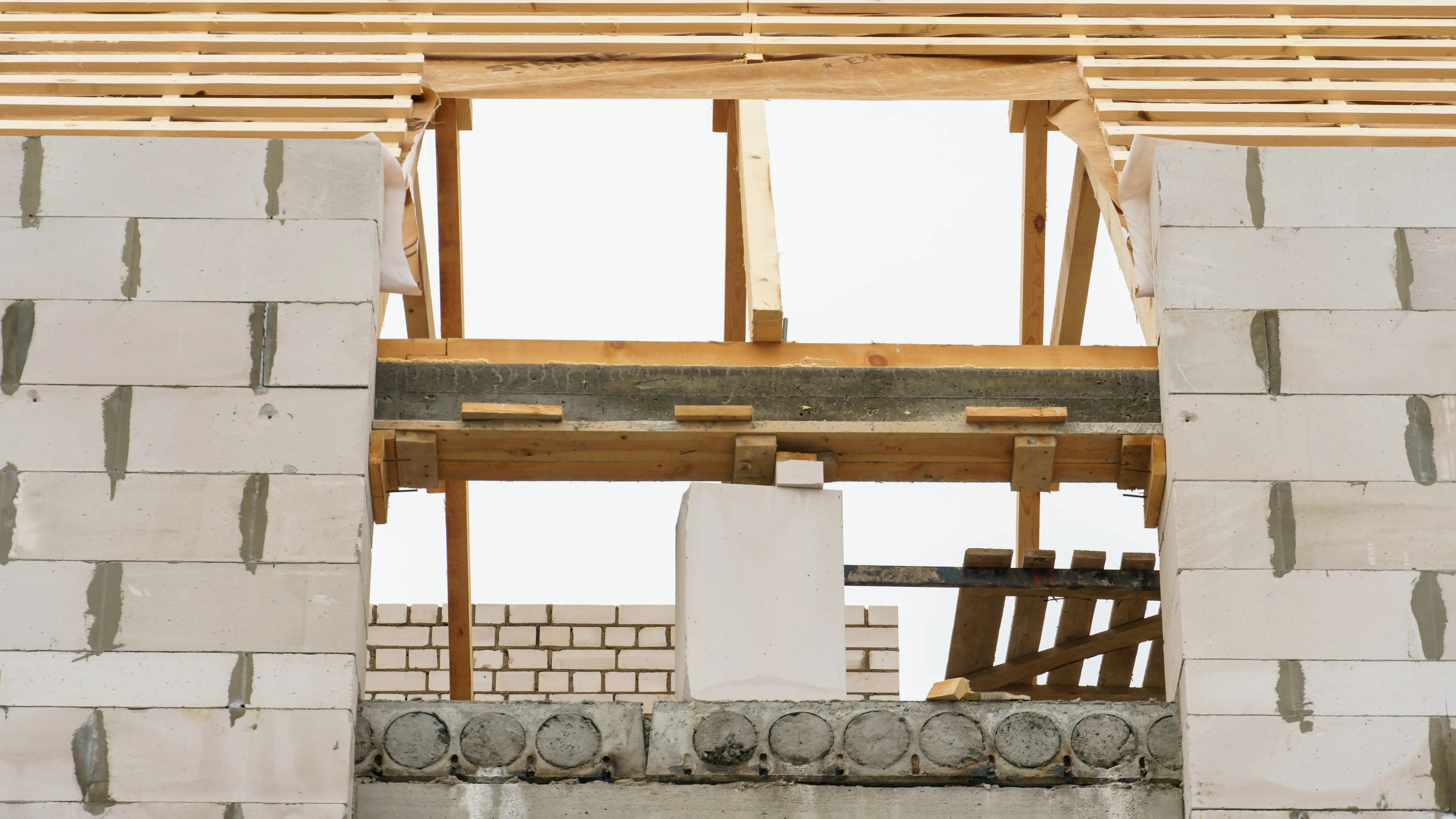

Félkész áthidaló alátámasztva
Beton áthidaló kisokos
Ha laikusként olvassa ezt az írást, akkor szeretnénk tájékoztatni, hogy több beton áthidalótípus létezik, mint azt gondolná. Ha pedig építkezik, akkor a lehető legjobb helyen jár, mert a következő sorokban a beton áthidalók csoportosításáról olvashat.
Gyártási mód szerint
A beton áthidalók gyártási mód szerint két csoportra oszthatók: előregyártott és helyszínen öntött (monolit) áthidalókra. Mindkettőnek megvan a maga előnye, az előregyártottak mégis gyakrabban kerülnek használatba, nem hiába, de erről később.
Mikor előnyös a helyszínen öntött, monolit áthidaló?
- Ha egyedi méretre van szükség.
- Ha nagyon nagy fesztávot kell áthidalni.
- Ha az áthidaló egy összetettebb vasbeton szerkezet (pl. koszorú vagy födém) részeként készül.
Miért használják gyakrabban az előregyártott beton áthidalókat?
- Gyorsabban beépíthetők, nincs szükség zsaluzásra és nincs hosszú kötési időre.
- Költséghatékonyabbnak bizonyulnak a legtöbb általános építési feladatnál.
- Gyárilag ellenőrzött minőségben készülnek, így hosszú élettartamot biztosítanak.
- Számos méretben és teherbírással elérhetők, így a legtöbb nyíláshoz megfelelő megoldást kínálnak.
Működés szerint
Működés, azaz funkció szerint találkozhatunk félkész (alacsony), illetve kész, elterjedtebb nevén elemmagas áthidaló elemekkel. A „kész” és „félkész” megnevezés azt mutatja meg, hogy az előregyártott elem önmagában alkotja-e a teljes teherhordó áthidalót.
A félkész áthidalók csak a szerkezet alsó, húzott részét alkotják. Fölöttük ráfalazással vagy rábetonozással kell kialakítani a nyomott övet. A megszilárdulásig rendszerint alátámasztást igényelnek.
A kész, elemmagas áthidaló gyárilag teljes teherhordó funkcióval bír. Nem kell fölötte külön nyomott övet létrehozni ahhoz, hogy áthidalóként működjön.
Anyag szerint
Lágyvasalású vasbeton áthidalóban hagyományos betonacél rudak találhatók, amelyeket a gyártás során nem feszítenek meg előre. Az acélbetétek csak akkor kezdenek nagyobb húzóerőt felvenni, amikor az áthidaló elemet beépítése után terhelés éri.
Az előfeszített vasbeton áthidaló gyártásakor:
- az acélhuzalokat két rögzítési pont között hidraulikus berendezéssel meghúzzák;
- ebben a feszes állapotban köréjük öntik a betont;
- megvárják, amíg a beton kellően megszilárdul;
- az acélhuzalokat elengedik a rögzítésből.
A huzalok ekkor vissza akarnak rövidülni, de a megszilárdult beton ezt akadályozza. Emiatt az acél összenyomó erőt ad át a betonnak. Ez az előzetes nyomás segít ellensúlyozni a későbbi terhelésből származó húzófeszültséget és hajlítást.
A kerámia (kerámiaköpenyes) áthidaló is vasbeton szerkezet, csupán a betonmagot kívül kerámiahéj veszi körül. Ez javítja a vakolhatóságot, és jobban illeszkedik a téglafalazathoz.
A vasalt (acélbetétekkel megerősített) pórusbeton áthidaló kiváló hőszigetelő képességgel rendelkezik és magas teherbírású építőelem. Elsősorban pórusbeton falazatokhoz alkalmazzák őket.
Felhasználás szerint
A falazat típusa mondja meg, hogy teherhordó áthidaló szükséges-e a főfalba, vagy egy válaszfal fölé kerül-e az elem. Ezek általában szabványméretnek megfelelő gerendák, de van, hogy egyedi méretű nyílás fölé kell áthidalót tenni: ilyenkor jöhet szóba a helyben öntött változat.
Beépítés helye szerint
Az áthidaló kiválasztását nem önmagában az határozza meg, hogy ajtó vagy ablak fölé kerül, hanem elsősorban az, hogy teherhordó falban vagy válaszfalban építik be, illetve mekkora nyílást és terhelést kell áthidalnia. Ezért ugyanaz a teherhordó áthidaló egyaránt alkalmazható ajtó- és ablak nyílása fölött is.
Melyek a szabványos beton áthidaló méretek?
Az előregyártott beton áthidalók számos méretben készülnek, hogy a különböző falvastagságokhoz és nyílásméretekhez is megfelelő megoldást kínáljanak. Éppen ezért nem lesz minden gyártónál 150 vagy 200 cm széles áthidaló. A leggyakoribb hosszméretek 60 és 330 cm között mozognak, míg a szélességet és a magasságot elsősorban a falazat típusa és a tervezett teherbírás határozza meg. A megfelelő méret kiválasztásához mindig a gyártó műszaki adatlapját vegyük figyelembe.
Mit jelent az A10 vagy az A12 jelölés az áthidaló termékek esetében?
Ezek méretjelölések. Az A10 körülbelül 10 cm, az A12 pedig körülbelül 12 cm széles előregyártott áthidalót jelöl. A megfelelő méret kiválasztása a falvastagságtól és a terheléstől mértékétől függ.
